Colocación.

  • Los rendimientos de colocación son muy elevados gracias a la modularidad del sistema.

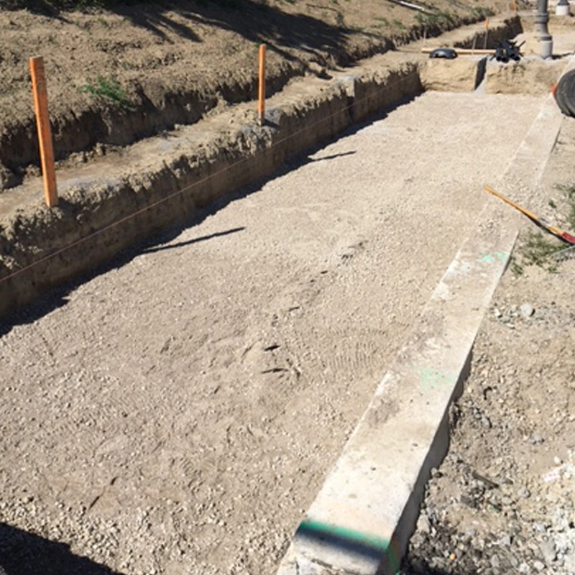

  • Excavar la zona interesada hasta llegar a la cota prevista.
  • Crear un base de apoyo para la instalación.

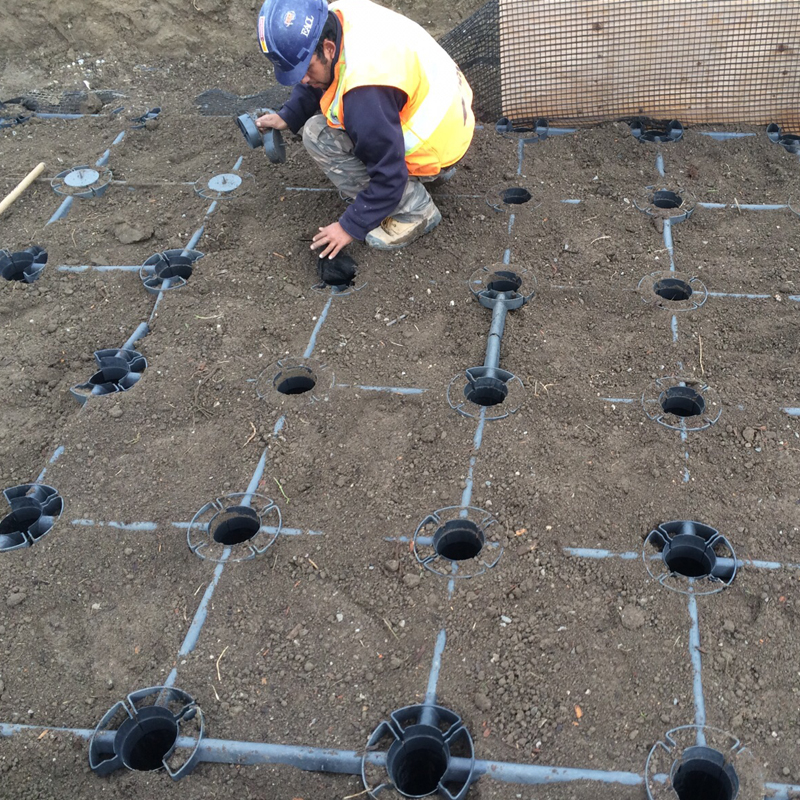

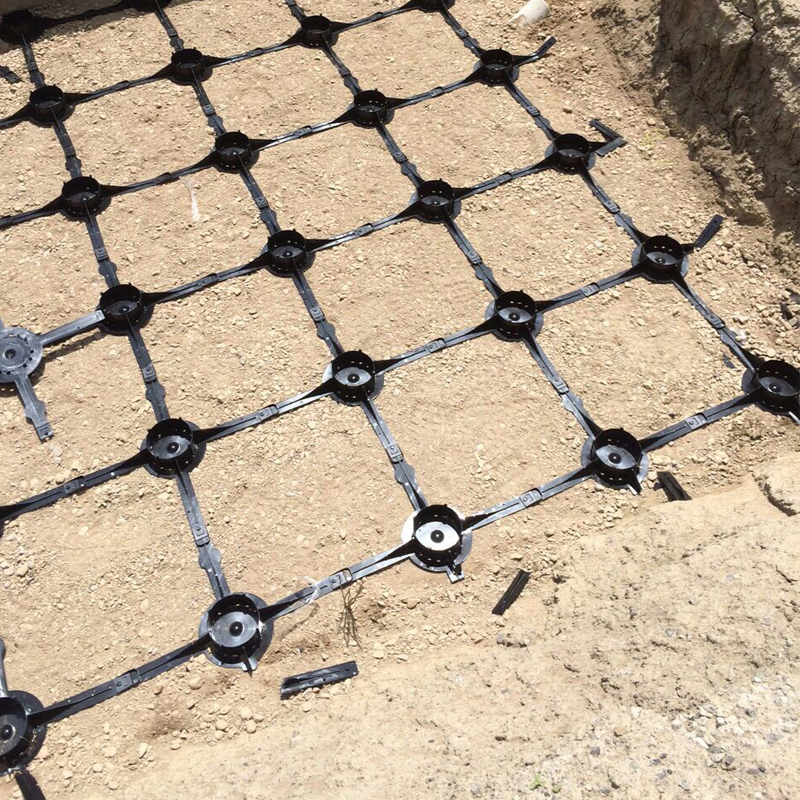

  • Colocar las bases de Cúpolex Raíces dejando libre la zona para plantar el árbol.

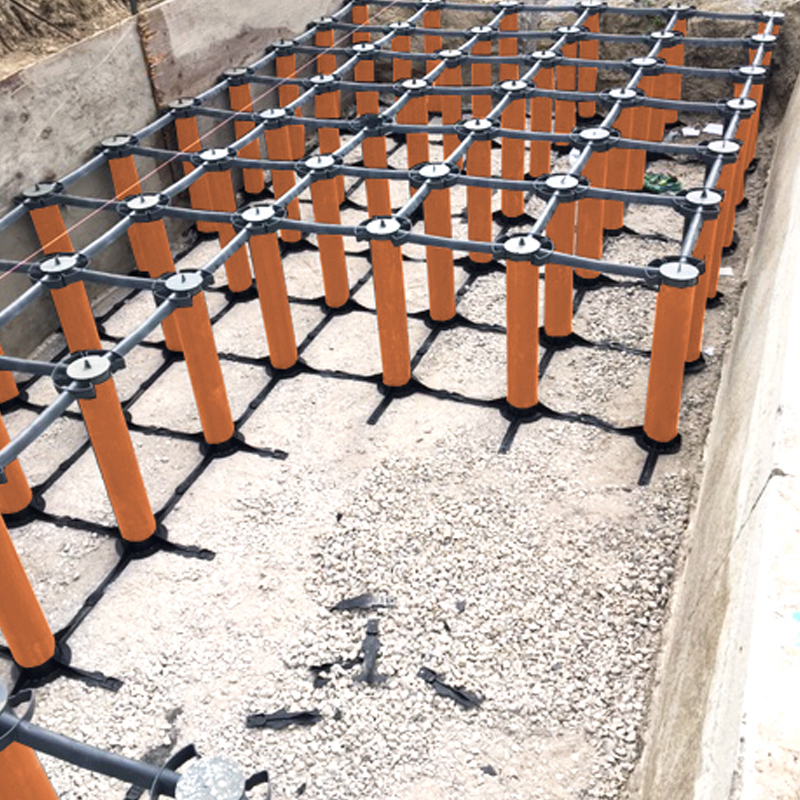

  • Colocar los tubos y mantenerlos en posición con los brazos de plástico.
  • Colocar los Tapones para evitar que entre la tierra entre en los tubos.

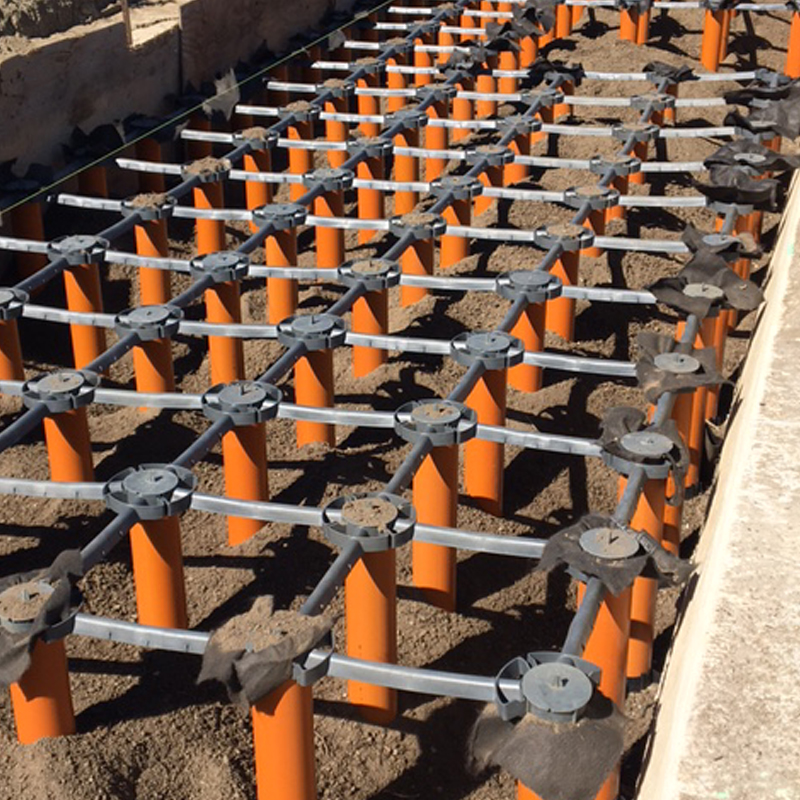

  • Rellenar todo el espacio entre los tubos con tierra y compactarla hasta el punto adecuado para el crecimiento, poniendo atención a no desplazar los tubos.
  • Quitar los tapones.

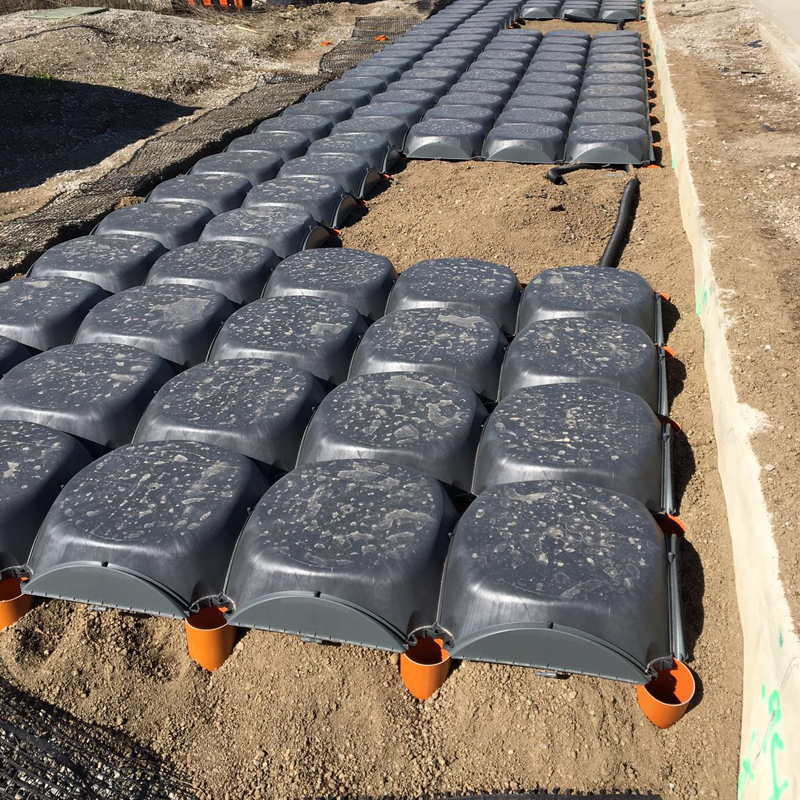

  • Colocar los Cúpolex sobre los tubos dejando libre el espacio para plantar el árbol.
  • Colocar en el perímetro los Cierres, de forma que el hormigón no penetre en la cámara de aire bajo los Cúpolex.

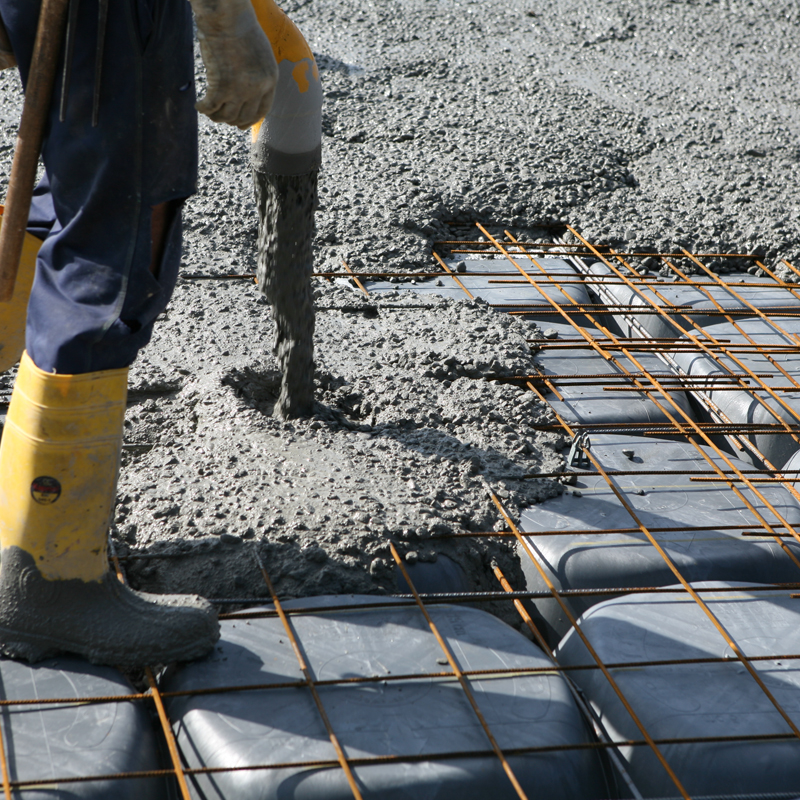

  • Colocar un mallazo y verter el hormigón.
  • Plantar el árbol o las plantas.

Espesores y armados frecuentes

En los casos de cargas superiores, rogamos ponerse en contacto con la oficina técnica de CEBE Ingeniería.

Sobrecarga permanente (kg / m²) Sobrecarga accidental (kg / m²) Espesor de la capa de compresión (cm) Mallazo Refuerzo en el pilar Presión de contacto
200 200 6 ø5/20x20 1ø6 2,05
200 400 6 ø6/20x20 1ø6 2,50
400 500 7 ø6/20x20 1ø8 3,50
400 1000 8 ø6/20x20 1ø10 5,10
